Камышинский опытный завод



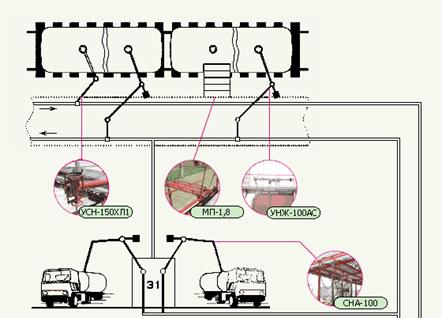

УСН-150, УСН-175

Устройства УСН-150 , УСН-175 предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляют собой шарнирный трубопровод с опорным патрубком и присоединительной головкой.



Особенности:

·                     Двухрядные шарниры обеспечивают лёгкость перемещения без перекосов при длительной эксплуатации.

·                     Замена уплотняющих манжет не требует разборки шарниров.

·                     Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.

·                     Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное, герметичное присоединение устройства к перекошенному сливному прибору цистерны.



Наименование показателя	УСН-150	УСН-150	УСН-175	УСН-175
Исполнение	1	2	1	2
Зона действия, м	4	6	4	6
Диаметр условного прохода, мм	150	150	175	175
Условное давление, МПа (кгс/см2)	0,6 (6)
Расчётная пропускная способность, м3/час, не более светлых нефтепродуктов тёмных нефтепродуктов	320 570	320 570	435 780	435 780
Усилие, необходимое для перемещения шарнирных труб, Н (кгс),  не более	20 (2,0)
Назначенный срок службы, лет, не менее	10
Обслуживающий персонал, чел	1
Габаритные размеры в сложенном положении, мм, не более: высота длина ширина	1090 2300 800	1090 2800 800	1090 2300 800	1090 2800 800
Масса, кг , не более	145	155	165	180



УСН-150 П, УСН-175 П

Устройства УСН-150П, УСН-175П предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляют собой шарнирный трубопровод, оборудованный подогревающей рубашкой, с опорным патрубком и присоединительной головкой.



Особенности:

·                     Горячий продукт в подогревающей рубашке разогревает стенки шарнирных труб, что ускоряет процесс слива вязких нефтепродуктов.

·                     Двухрядные шарниры обеспечивают лёгкость перемещения без перекосов при длительной эксплуатации.

·                     Замена уплотняющих манжет не требует разборки шарниров.

·                     Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.

·                     Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное, герметичное присоединение устройства к перекошенному сливному прибору цистерны.



Наименование показателя	УСН-150П	УСН-150П	УСН-175П	УСН-175П
Исполнение	3	4	3	4
Зона действия, м	4	6	4	6
Диаметр условного прохода, мм	150	150	175	175
Условное давление, МПа (кгс/см2)	0,6 (6)
Расчётная пропускная способность, м3/час, не более светлых нефтепродуктов тёмных нефтепродуктов	320 570	320 570	435 780	435 780
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более	20 (2,0)
* Температура продукта в подогревающей рубашке, ºС, не более	125
Давление продукта в подогревающей рубашке, МПа (кгс/см2), не более	0,4(4)
Назначенный срок службы, лет, не менее	10
Обслуживающий персонал, чел	1
Габаритные размеры в сложенном положении, мм, не более: высота длина ширина	1090 2300 800	1090 2800 800	1090 2300 800	1090 2800 800
Масса, кг , не более	190	200	210	220

* продукт-пар для устройств в базовом исполнении или другой разрешённый продукт по согласованию с заказчиком.



УСН-175 Г

Устройство УСН-175 Г предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн, представляет собой шарнирный трубопровод с опорным патрубком и присоединительной головкой, а также оборудовано внутренним напорным трубопроводом и телескопическим гидромонитором с сопловой головкой.

Особенности:

·                     Через внутренний трубопровод и телескопический монитор, установленный в присоединительной головке, в цистерну подаётся под давлением греющий продукт, аналогичный сливаемому, который активно перемешивает и разогревает до жидкого состояния вязкий продукт в цистерне. Разогретый продукт из цистерны через шарнирные трубы сливается в коллектор.

·                     Рукояткой сопловая головка гидромонитора устанавливается в любом необходимом положении внутри цистерны для тщательного удаления нефтепродукта.

·                     Двухрядные шарниры обеспечивают лёгкость перемещения без перекосов при длительной эксплуатации.

·                     Замена уплотняющих манжет не требует разборки шарниров.

·                     Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.

·                     Независимое исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное, герметичное присоединение устройства к перекошенному сливному прибору цистерны.



Наименование показателя	УСН-175Г
Зона действия, м	4
Диаметр условного прохода, мм	175
Условное давление, МПа (кгс/см2)	0,6 (6)
Расчётная пропускная способность, м3/час, не более: светлых нефтепродуктов тёмных нефтепродуктов	197 354
Усилие, необходимое для перемещения шарнирных труб, Н (кгс),  не более	50 (5,0)
* Температура подогревающего продукта в гидромониторе, ºС,  не более	125
Давление подогревающего продукта в напорном трубопроводе гидромонитора, МПа (кгс/см2), не более	1,0 (10)
Расход подогревающего продукта через сопла гидромонитора, м3/ч,  не более	50
Назначенный срок службы, лет, не менее	10
Обслуживающий персонал, чел	1
Габаритные размеры в сложенном положении, мм, не более: высота длина ширина	1200 2300 800
Масса, кг, не более:	220

* подогревающий продукт - аналогичный сливаемому продукту.

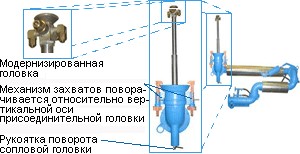

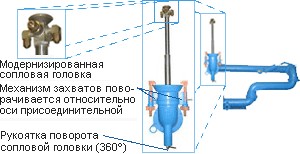

УСН-175 ГП

Устройство УСН-175ГП предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн, представляет собой шарнирный трубопровод с подогревающей рубашкой, опорным патрубком и присоединительной головкой, а также оборудовано внутренним напорным трубопроводом и телескопическим гидромонитором с сопловой головкой.



Особенности:

·                     Через внутренний трубопровод и телескопический монитор, установленный в присоединительной головке, в цистерну подаётся под давлением греющий продукт, аналогичный сливаемому, который активно перемешивает и разогревает до жидкого состояния вязкий продукт в цистерне. Разогретый продукт из цистерны через шарнирные трубы сливается в коллектор.

·                     Рукояткой сопловая головка гидромонитора устанавливается в любом необходимом положении внутри цистерны для тщательного удаления нефтепродукта.

·                     Горячий продукт в подогревающей рубашке разогревает стенки шарнирных труб, что ускоряет процесс слива вязких нефтепродуктов.

·                     Двухрядные шарниры обеспечивают лёгкость перемещения без перекосов при длительной эксплуатации.

·                     Замена уплотняющих манжет не требует разборки шарниров.

·                     Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.

·                     Независимое исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное, герметичное присоединение устройства к перекошенному сливному прибору цистерны.



Наименование показателя	УСН-175ГП
Зона действия, м	4
Диаметр условного прохода, мм	175
Условное давление, МПа (кгс/см2)	0,6 (6)
Расчётная пропускная способность, м3/час, не более: светлых нефтепродуктов тёмных нефтепродуктов	197 354
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более	50 (5,0)
*Температура продукта в подогревающей рубашке, ºС, не более	125
Давление продукта в подогревающей рубашке, МПа (кгс/см2), не более	0,4(4)
**Температура подогревающего продукта в гидромониторе, ºС, не более	125
Давление подогревающего продукта в напорном трубопроводе гидромонитора, МПа (кгс/см2), не более	1,0(10)
Расход подогревающего продукта через сопла гидромонитора, м3/ч, не более	50
Назначенный срок службы, лет, не менее	10
Обслуживающий персонал, чел	1
Габаритные размеры в сложенном положении, мм, не более: высота длина ширина	1200 2300 800
Масса, кг, не более:	270

* продукт - пар для устройств в базовом исполнении или другой разрешённый продукт по согласованию с заказчиком.

** подогревающий продукт - аналогичный сливаемому продукту.



УСТРОЙСТВО УСН 175ГП-263

С ДИАМЕТРОМ УСЛОВНОГО ПРОХОДА 200ММ

New!

Устройство УСН 175ГП-263 предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн, представляет собой шарнирный трубопровод с подогревающей рубашкой, опорным патрубком и присоединительной головкой, а также оборудовано внутренним напорным трубопроводом и телескопическим гидромонитором с сопловой головкой.





Особенности:

·                     Через внутренний трубопровод и телескопический монитор, установленный в присоединительной головке, в цистерну подаётся под давлением греющий продукт, аналогичный сливаемому, который активно перемешивает и разогревает до жидкого состояния вязкий продукт в цистерне. Разогретый продукт из цистерны через шарнирные трубы сливается в коллектор.

·                     Рукояткой сопловая головка гидромонитора устанавливается в любом необходимом положении внутри цистерны для тщательного удаления нефтепродукта.

·                     Горячий продукт в подогревающей рубашке разогревает стенки шарнирных труб, что ускоряет процесс слива вязких нефтепродуктов.

·                     Многорядные шарниры обеспечивают лёгкость перемещения без перекосов при длительной эксплуатации.

·                     Замена уплотняющих манжет не требует разборки шарниров.

·                     Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.

·                     Независимое исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное, герметичное присоединение устройства к перекошенному сливному прибору цистерны.



Наименование показателя	УСН 175ГП-263
Зона действия, м	6
Диаметр условного прохода, мм	200
Условное давление, МПа (кгс/см2)	0,6 (6)
Расчётная пропускная способность, м3/час, не более: светлых нефтепродуктов тёмных нефтепродуктов	435 780
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более	50 (5,0)
*Температура продукта в подогревающей рубашке, ºС, не более	125
Давление продукта в подогревающей рубашке, МПа (кгс/см2), не более	0,4 (4)
**Температура подогревающего продукта в гидромониторе, ºС, не более	125
Давление подогревающего продукта в напорном трубопроводе гидромонитора, МПа (кгс/см2), не более	1,0 (10)
Расход подогревающего продукта через сопла гидромонитора, м3/ч, не более	50
Назначенный срок службы, лет, не менее	10
Обслуживающий персонал, чел	1
Габаритные размеры в сложенном положении, мм, не более: высота длина ширина	1300 2800 750
Масса, кг, не более:	285

* продукт - пар для устройств в базовом исполнении или другой разрешённый продукт по согласованию с заказчиком.

** подогревающий продукт - аналогичный сливаемому продукту.



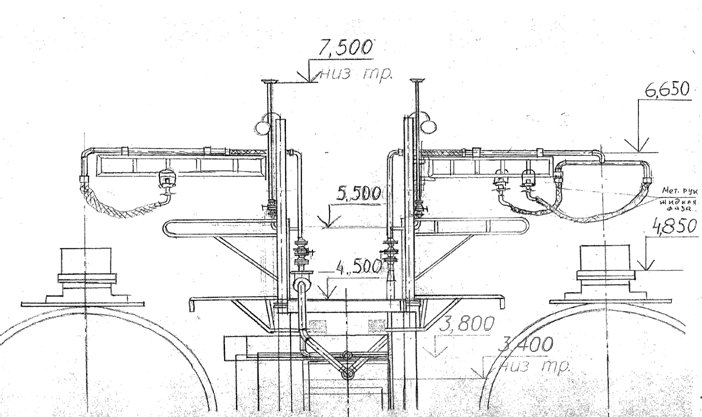

УНЖ6 - 100АС-02

Устройство УНЖ 6-100АС-02, предназначено для герметизированного верхнего налива нефти и нефтепродуктов в железнодорожные цистерны с отводом паров из зоны налива.









Особенности:

·                     Отвод паров производится через отдельный герметичный шарнирный трубопровод, не требующий замены в течение срока службы устройства.

·                     Герметизирующая крышка:—  универсальная, адаптирована ко всем типам ж/д цистерн для перевозки нефти и нефтепродуктов;—  поворачивается вокруг наливной трубы на 360° ,что позволяет устанавливать датчик уровня в любом удобном для эксплуатации месте горловины;—  отклоняется от горизонтальной плоскости для обеспечения герметизации перекошенных горловин.

·                     Механизм прижатия расположен на устройстве и обеспечивает прижатие герметизирующей крышки к горловине цистерны как в начале налива так и в процессе просадки цистерны под действием налитого в неё продукта.

·                     Система автоматического прекращения налива:—  автономная — не требует для работы дополнительных источников энергии;—  при достижении продуктом в цистерне уровня, заданного датчиком, автоматически закрывает заслонку — прекращает налив и исключает перелив;—  обеспечивает закрытие заслонки в режиме «медленно-быстро-медленно», что исключает гидроудар;—  датчик уровня фиксируется зажимом на крышке в любом необходимом положении по высоте для установки предельного уровня налива в цистернах различных типов;—  при необходимости в любой момент позволяет прекратить налив вручную- рукояткой заслонки или втулкой датчика уровня, выступающей над герметизирующей крышкой;

·                     Двухрядные шарниры:—  обеспечивают лёгкое перемещение устройства без перекосов при длительной эксплуатации;—  замена уплотняющих манжет не требует разборки шарниров.

·                     В любом положении устройства грузы противовеса находятся вне эстакады.



Наименование показателя	УНЖ 6-100АС-02
Диаметр условного прохода, мм:	100
Рабочее давление, МПа (кг/см2), не более:	1,0 (10)
Расчётная пропускная способность, м3/час	150
Зона обслуживания, м	6
Усилие при управлении устройством в пределах рабочей зоны, Н (кгс), не более:	50(5)
Время приведения устройства в рабочее положение, мин, не более:	4,0
Назначенный срок службы, лет	10
Обслуживающий персонал, чел	1
Габаритные размеры в сложенном положении, мм, не более: высота длина ширина	2800 2800 700
Масса, кг, не более:	350

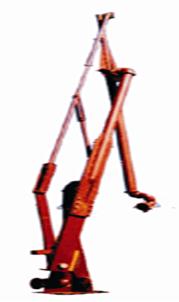

УНЖ

УНЖ6-100С

Устройство УНЖ6-100С предназначено для верхнего слива нефти и нефтепродуктов из ж/д цистерн, в том числе с неисправными сливными приборами. Особенности: Удлинённая сливная труба достаёт до дна цистерн различных типов, что обеспечит максимальное удаление продукта. Ручная заслонка при необходимости позволяет в любой момент прекратить слив. Двухрядные шарниры обеспечивают лёгкое перемещение устройства без перекосов при длительной эксплуатации.



УНЖ6-100АС-01

Устройства УНЖ6-100АС-01, УНЖ6-100АС-07 предназначены для верхнего налива нефти и нефтепродуктов в ж/д цистерны. Особенности: Система автоматического прекращения налива: —  автономная — не требует для работы дополнительных источников энергии; —  при достижении продуктом в цистерне уровня, заданного датчиком, автоматически закрывает заслонку — прекращает налив и исключает перелив; —  обеспечивает закрытие заслонки в режиме «медленно-быстро-медленно», что исключает гидроудар; —  датчик уровня фиксируется зажимом на устройстве в любом необходимом положении по высоте для установки предельного уровня налива в цистернах различных типов; —  при необходимости в любой момент позволяет прекратить налив вручную- рукояткой заслонки или втулкой в верхней части датчика уровня. -         Двухрядные шарниры обеспечивают лёгкое перемещение устройства без перекосов при длительной эксплуатации. -         Устройство УНЖ6-100АС-07 оборудовано телескопической наливной трубой, что дополнительно позволяет применять его на эстокадах, конструкция которых ограничивает подъём наливного устройства по высоте.

УНЖ6-100АС-07



Характеристики	УНЖ6-100С	УНЖ6-100АС-01	УНЖ6-100АС-07
Диаметр условного прохода, мм:	100	100	100
Рабочее давление, МПа (кг/см2), не более:	1,0 (10)	1,0 (10)	1,0 (10)
Расчётная пропускная способность, м3/час	150	150	150
Зона обслуживания, м	6	6	6
Усилие при управлении устройством в пределах рабочей зоны, Н (кгс), не более:	50 (5)	50 (5)	50 (5)
Назначенный срок службы, лет	10	10	10
Обслуживающий персонал, чел	1	1	1
Габаритные размеры в сложенном положении, мм, не более: высота длина ширина	3950 3700 600	3700 3700 600	2170 3380 600
Масса, кг, не более:	180	260	220

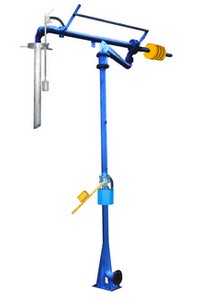

АСН-100А

Устройство АСН-100А предназначено для верхнего налива нефти и нефтепродуктов в автомобильные цистерны.



Особенности:
Система автоматического прекращения налива:—  автономная — не требует для работы дополнительных источников энергии;—  при достижении продуктом в цистерне уровня, заданного датчиком, автоматически закрывает заслонку — прекращает налив и исключает перелив;—  обеспечивает закрытие заслонки в режиме «медленно-быстро-медленно», что исключает гидроудар;—  датчик уровня фиксируется зажимом на устройстве в любом необходимом положении по высоте для установки предельного уровня налива в цистернах различных типов;—  при необходимости в любой момент позволяет прекратить налив вручную- рукояткой заслонки или втулкой в верхней части датчика уровня.
Двухрядные шарниры обеспечивают лёгкое перемещение устройства без перекосов при длительной эксплуатации.

·  Ручная заслонка позволяет контролировать налив непосредственно с автоцистерны.



Наименование показателя	АСН-100А
Диаметр условного прохода, мм	100
Зона обслуживания, м	6
Рабочее давление, МПа (кгс/см2), не более	1,0 (10)
Расчётная пропускная способность, м3/час, не более	150
Усилие при управлении устройством в пределах рабочей зоны, Н (кгс), не более	50 (5,0)
Назначенный срок службы, лет, не менее	10
Обслуживающий персонал, чел	1
Габаритные размеры в сложенном положении, мм, не более: высота длина ширина	4380 3100 800
Масса, кг, не более:	255

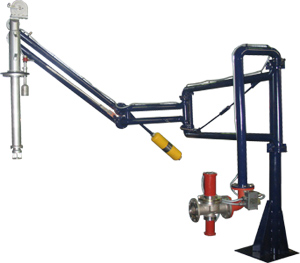

АСН-80-02



Устройство АСН-80-02 предназначено для герметизированного верхнего налива нефти и нефтепродуктов в автомобильные цистерны с отводом паров из зоны налива.



Особенности:

·     Отвод паров производится через отдельный герметичный шарнирный трубопровод, не требующий замены в течение срока службы устройства.

·           Герметизирующая крышка:– универсальная, адаптирована ко всем типам автомобильных цистерн с диаметром горловины от 200 до 300 мм;– поворачивается вокруг наливной трубы на 360°, что позволяет устанавливать датчик уровня в любом удобном для эксплуатации месте горловины;– отклоняется от горизонтальной плоскости для обеспечения герметизации перекошенных горловин.

·                     Механизм прижатия расположен на устройстве и обеспечивает прижатие герметизирующей крышки к горловине цистерны как в начале налива, так и в процессе просадки цистерны под действием налитого в неё продукта.

·                     Датчик уровня:– обеспечивает установку уровня срабатывания от 150 до 400÷600 мм от горловины цистерны– число возможных отслеживаемых уровней от 1 до 4-х.

·                     Электромагнитный клапан:– обеспечивает дистанционное прекращение налива– имеет два проходных сечения для обеспечения режимов налива «медленно-быстро» по требованию ГОСТ 28955.

·                     Двухрядные шарниры:– обеспечивают лёгкое перемещение устройства без перекосов при длительной эксплуатации;– не требуют полной разборки при замене уплотняющих манжет.



Наименование показателя	АСН-80-02
Диаметр условного прохода, мм	80
Рабочее давление, МПа (кгс/см2), не более	1,0 (10)
Расчётная пропускная способность, м3/час, не более	130
Зона обслуживания, м	±3,8
Усилие поворота рукоятки заслонки, Н (кгс), не более:	80 (8)
Усилие при управлении устройством в пределах рабочей зоны, Н (кгс), не более:	50 (5)
Время приведения устройства в рабочее положение, мин, не более:	4,0

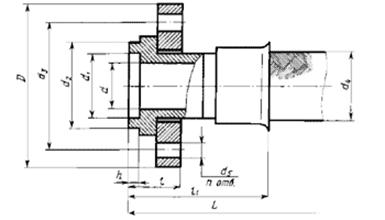

Присоединительные размеры фланцев продуктопровода и газоотвода	ГОСТ 12820
Точность налива по установленному уровню, мм	±2
Категория взрывозащищённости	2ExdiIIBT4
Напряжение питания электромагнитного клапана, В – частота, Гц	220 (+10%÷15%) 50?1
Средняя потребляемая мощность устройства, Вт, не более	25
Назначенный ресурс циклов	5000
Назначенный срок службы, лет	10
Габаритные размеры в сложенном положении, мм, не более: высота длина ширина	1700 2760 450
Масса, кг, не более:	145
Обслуживающий персонал, чел	1



СДК-01

Счётно-дозирующий комплекс СДК-01 предназначен для измерения объёма и коммерческого отпуска заданной дозы нефтепродуктов при перекачке, сливе, наливе. В состав комплекса входят: электронасосный агрегат, фильтр, счётчик, устройство заземления автоцистерн, клапан электромагнитный регулирующий двухкаскадный, датчик уровня, кнопка пуск-стоп, шкаф управления, пульт дистанционного управления. Дополнительное оснащение: обратный клапан, устройство верхнего налива нефтепродуктов в автоцистерны АСН-100 А.



Особенности:

·                     Отпуск первых и последних 100 литров производится в режиме малого расхода.

·                     Налив автоматически прекращается при отпуске заданной дозы или при достижении предельного уровня продукта в цистерне.



Наименование параметра	СДК-01
Диаметр условного прохода, мм	100
Рабочее давление, МПа, не более	1,0
Диапазон расходов, м3/час	18…100
Диапазон изменений вязкости, мм2 (сСт)	0,55÷60
Минимальный объём жидкости при измерении, л	200
Пределы допускаемой относительной погрешности измерений, объёма, %	± 0,15
Дискретность измерений, л, не более	1,0
Верхний предел разового учёта пульта дистанционного управления, л	99 999
Верхний предел суммарного учёта счётчика жидкости, л	99 999 999
Температура окружающего воздуха: для счётно-дозирующего устройства, ºС; для аппаратуры дистанционного управления, ºС	-40 … +50 +10 … +35
Электропитание: —  напряжение, В —  частота, Гц	380(+10%÷-15%) 50±1
Потребляемая мощность, кВА	11
Категория взрывозащищённости	2ЕхdiIIВТ4
Назначенный срок службы, лет	10
Габаритные размеры, мм	1650х535х1254
Масса, кг	330

 СР-250

Устройства типа СР-250 (стендеры) предназначены для налива и слива нефти и нефтепродуктов в морские и речные суда-танкеры.

Особенности:

·                     Многорядные шарниры обеспечивают лёгкость перемещения подвижных элементов стендера при длительной эксплуатации.

·                     Идеальная балансировка и малый вес стендера позволяют управлять им вручную одним человеком без дополнительной механизации.

·                     Наружные обоймы шарниров связаны между собой кронштейном, что позволяет производить замену уплотнительных манжет без демонтажа стендера и без разборки шарниров.

     Захваты поворачиваются вокруг оси присоединительной головки на 360º, что позволяет установить их в любом удобном месте на приёмном фланце танкера.



Наименование показателя	СР-250
Диаметр условного прохода, мм	250
Условное давление, МПа (кгс/см2), не более	1,6 (16)
Расчётная пропускная способность при скорости перекачки продукта 9 м/с, м3/час, не менее	1600
Радиус действия/зона действия, м: СР- 250- 01 СР- 250- 02  СР- 250- 03	8,5/16 12/23 15/29
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более	250 (25)
Назначенный срок службы, лет, не менее	10
Масса стендера, кг, не более: СР- 250- 01 СР- 250- 02 СР- 250- 03	3100 4000 4800
Габаритные размеры в сложенном положении, мм, не более длина/ ширина/ высота СР- 250- 01 СР- 250- 02 СР- 250- 03	2400/1300/9000 3000/1300/13000 3000/1300/17000
